Поправка на стълбищен автомат 54 мнения

[shadow__01]

Капацитетмер или смяна.

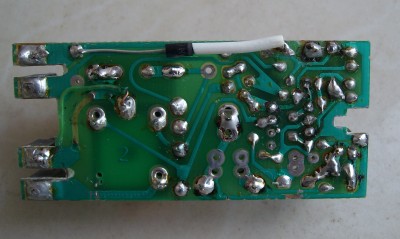

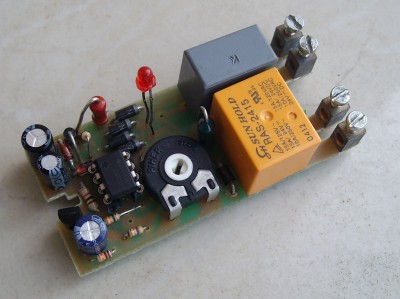

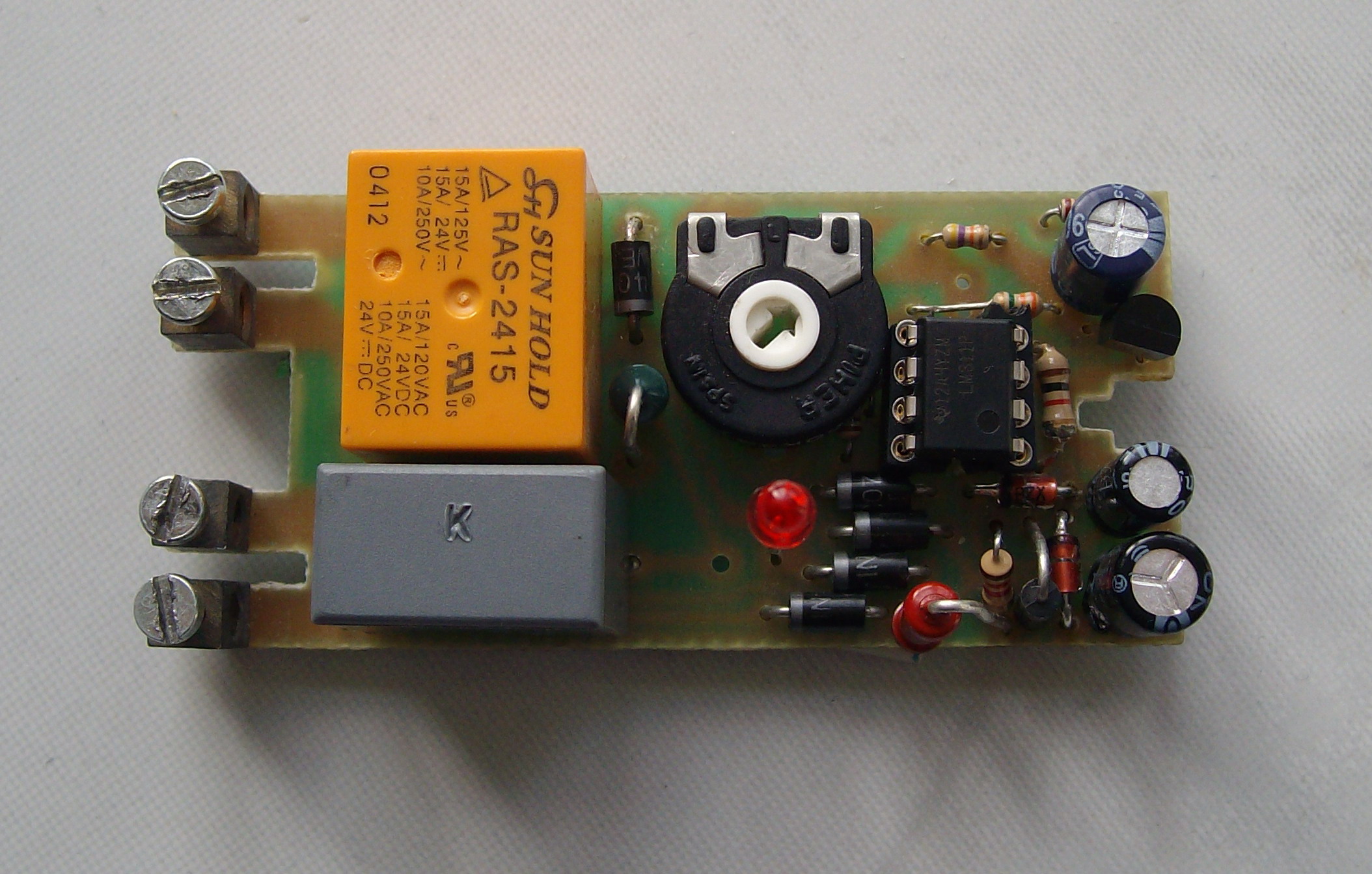

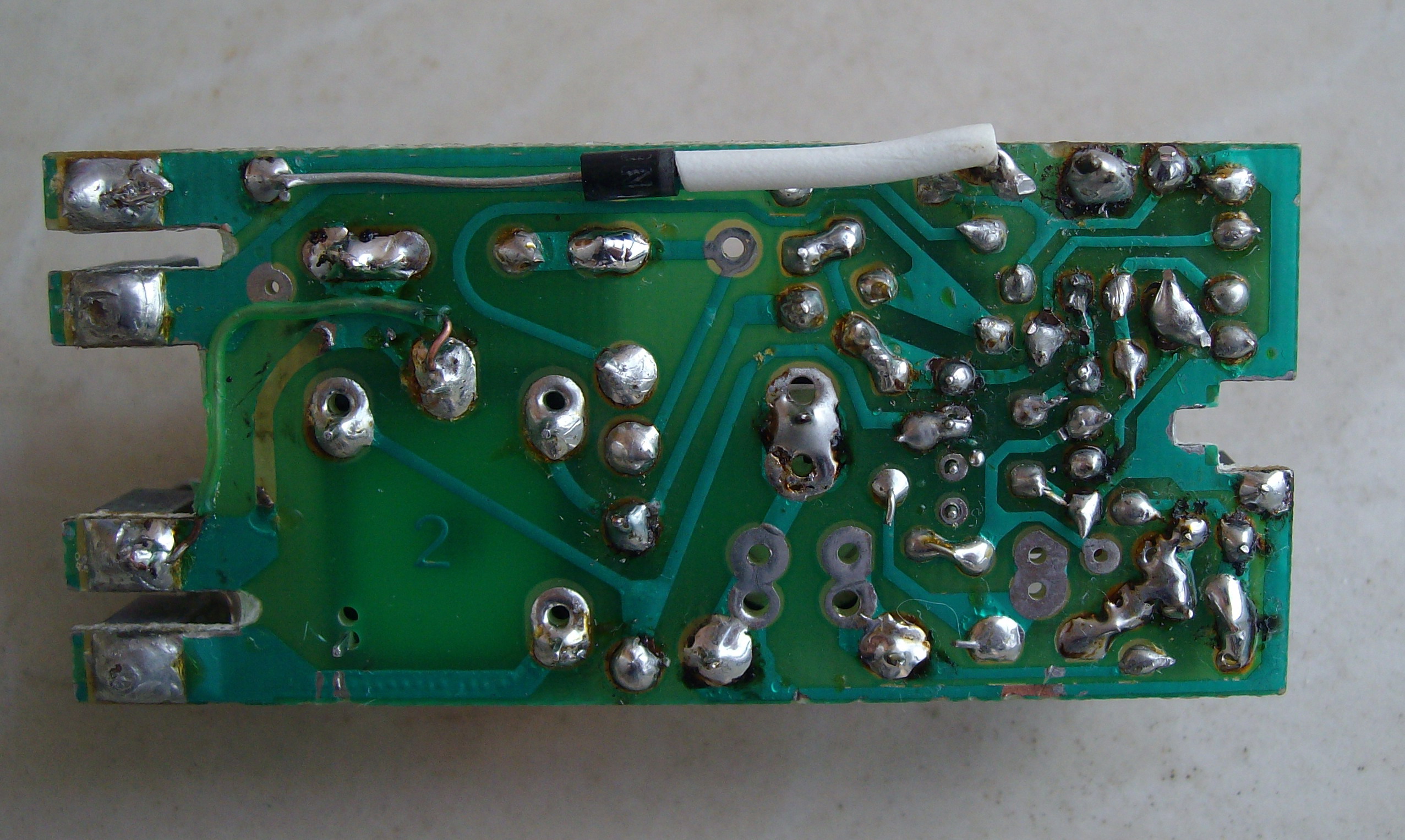

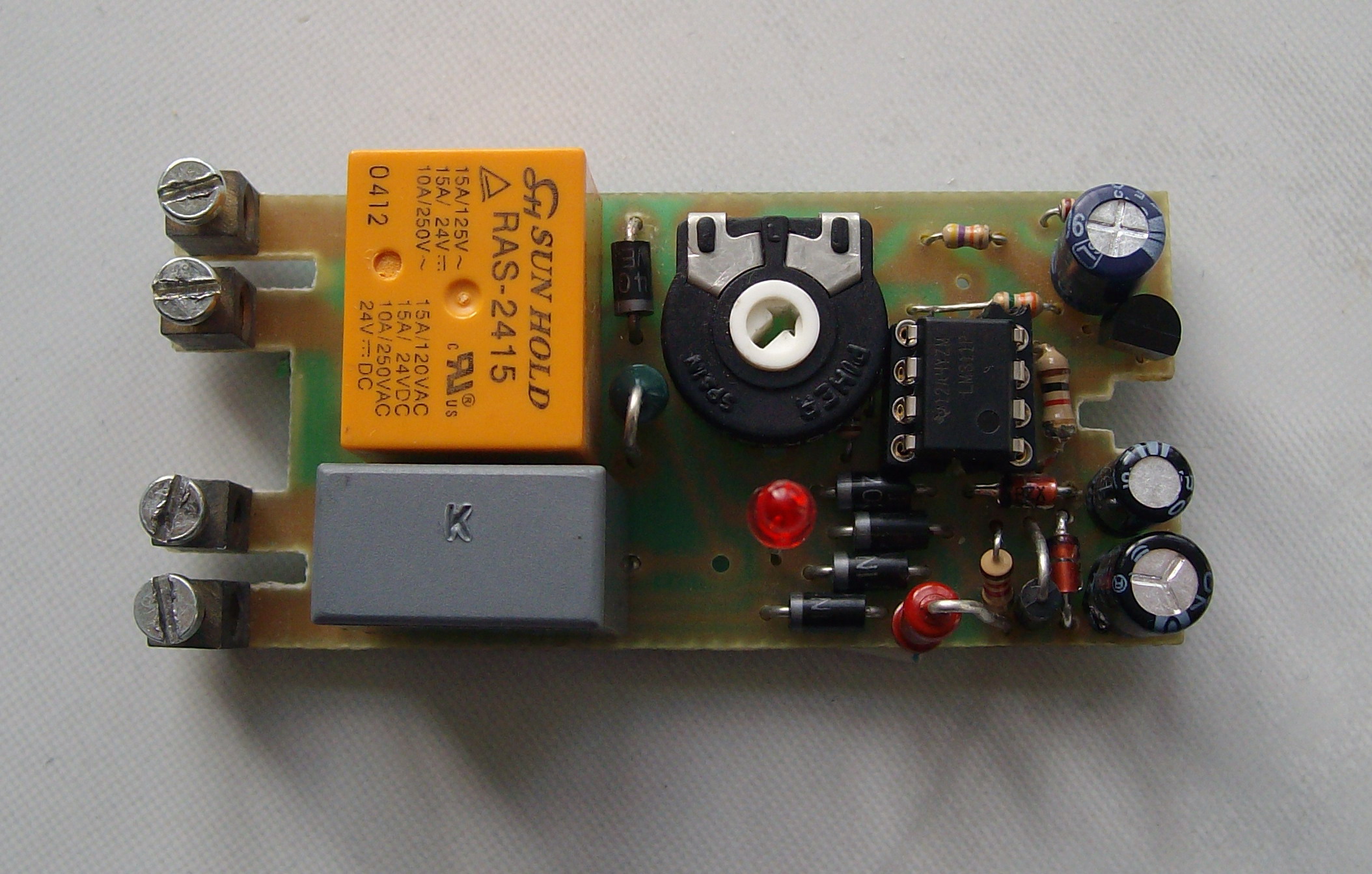

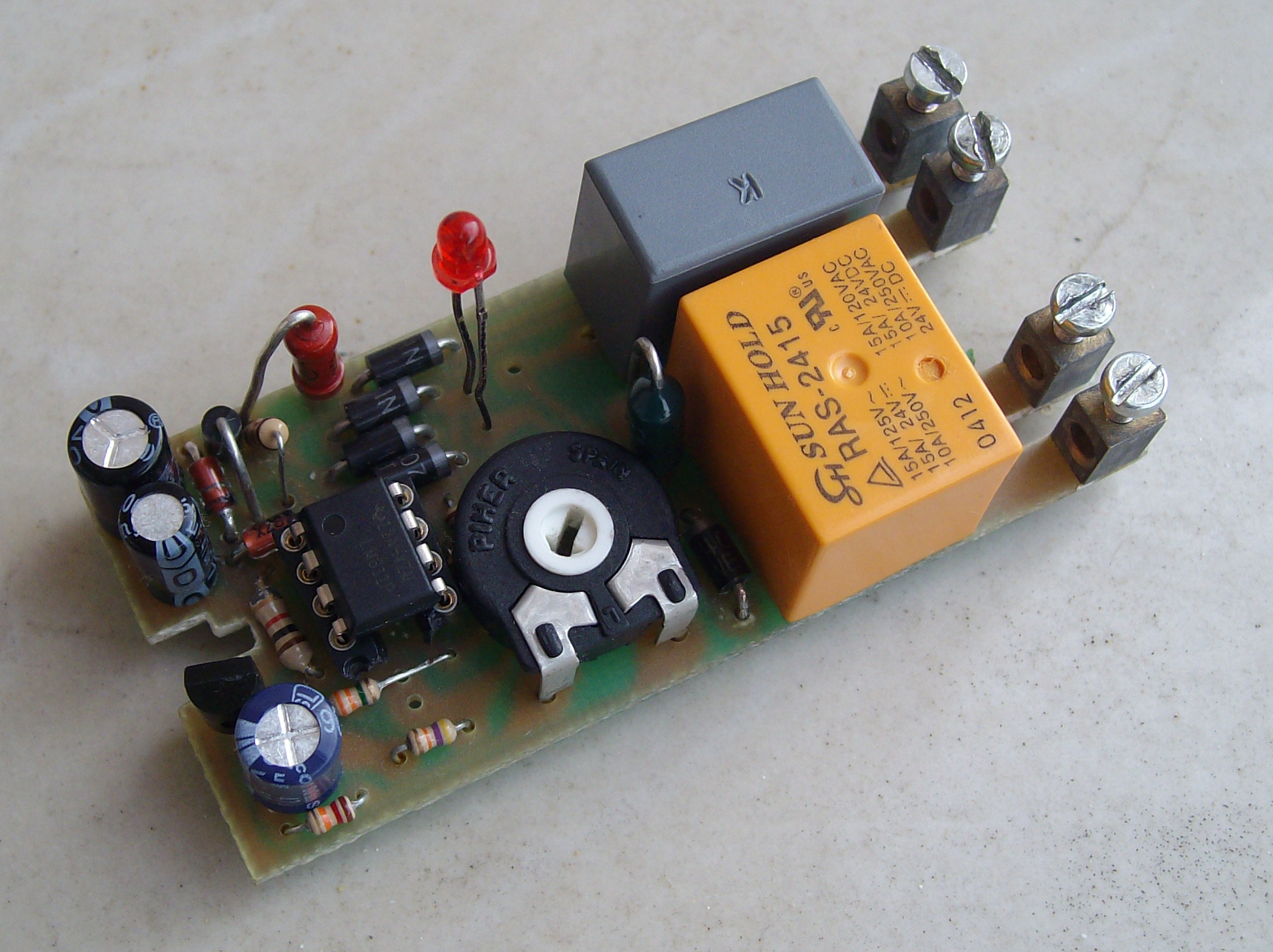

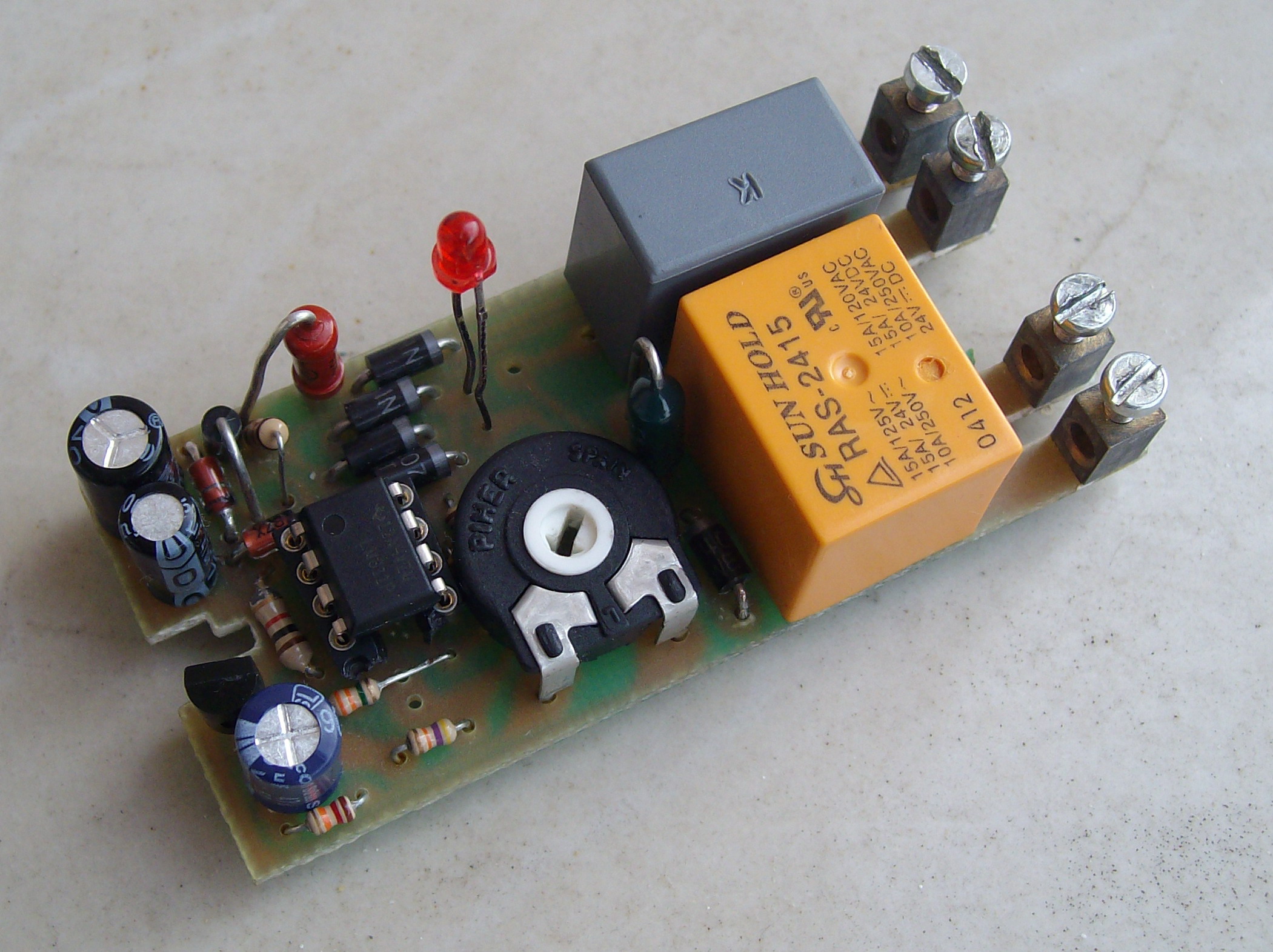

Благодаря много за предположението. Точно то се оказа, че е проблема. Имах един същия кондензатор свален от едно гърмяло фотореле и всичко тръгна нормално. Чипа е на цокъл и се сменя с два пръста когато се налага. Ето и снимки на изделието след поправката.

Прикачен файл:

Прикачен файл:

Прикачен файл:

Минималното време се оказа, че не е 30 а 40 секунди, но това няма такова значение.
Благодаря за помощта още веднъж!

[vk]

колега shadow - имам един стълбищен автомат - ACE-5 , на фирма "импулс"-Габрово, да ти го дам за поправка - мераклия си виждам.

[shadow__01]

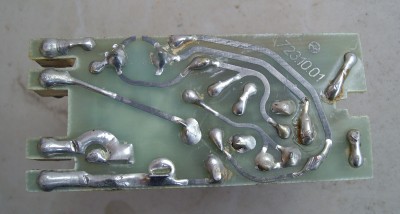

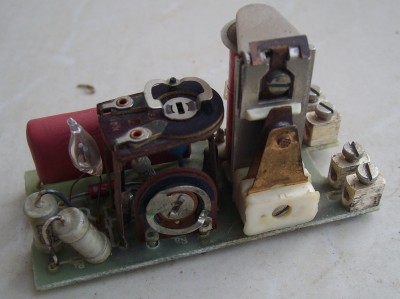

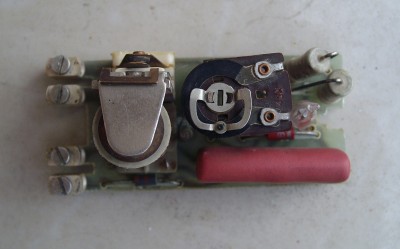

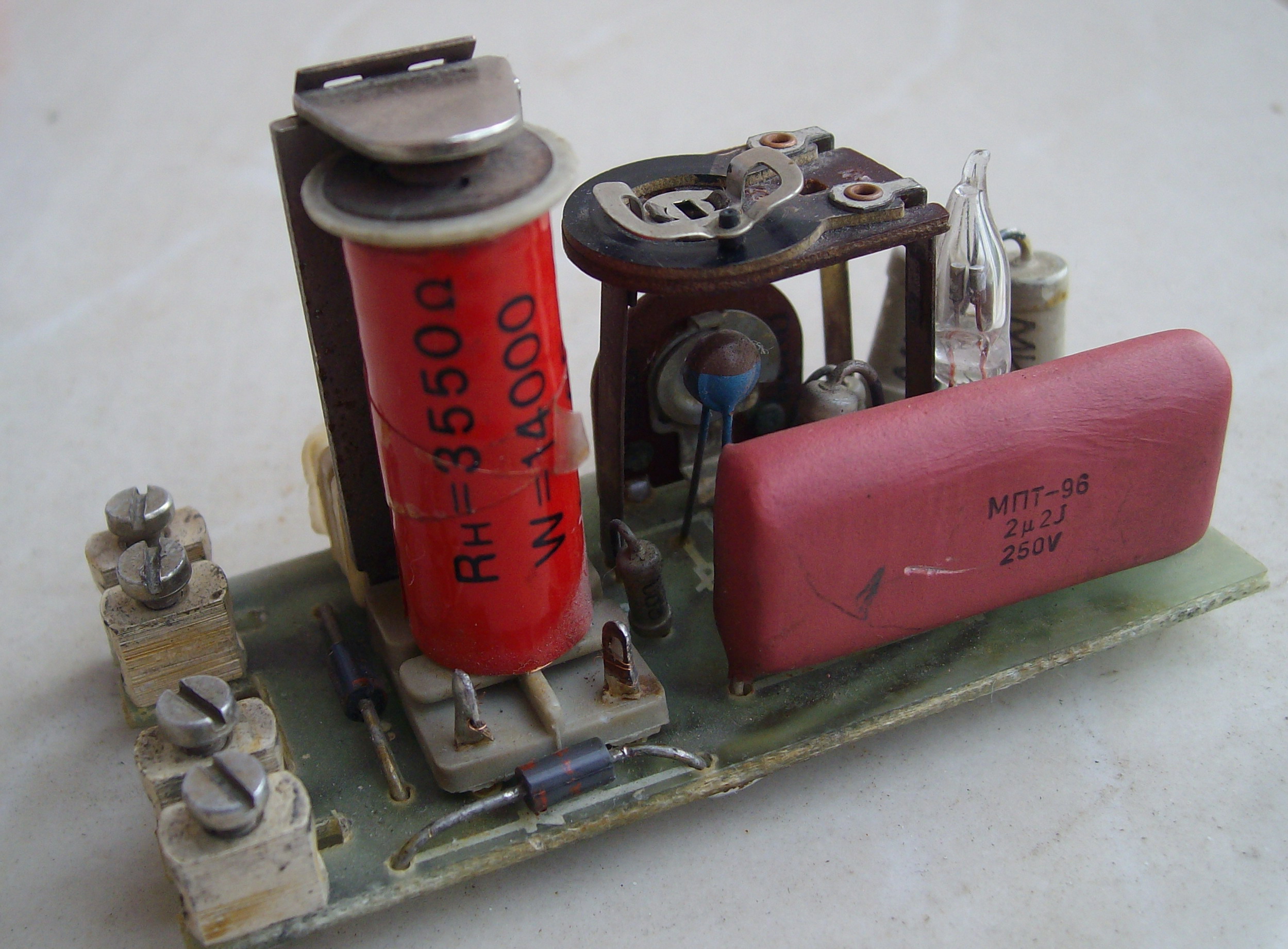

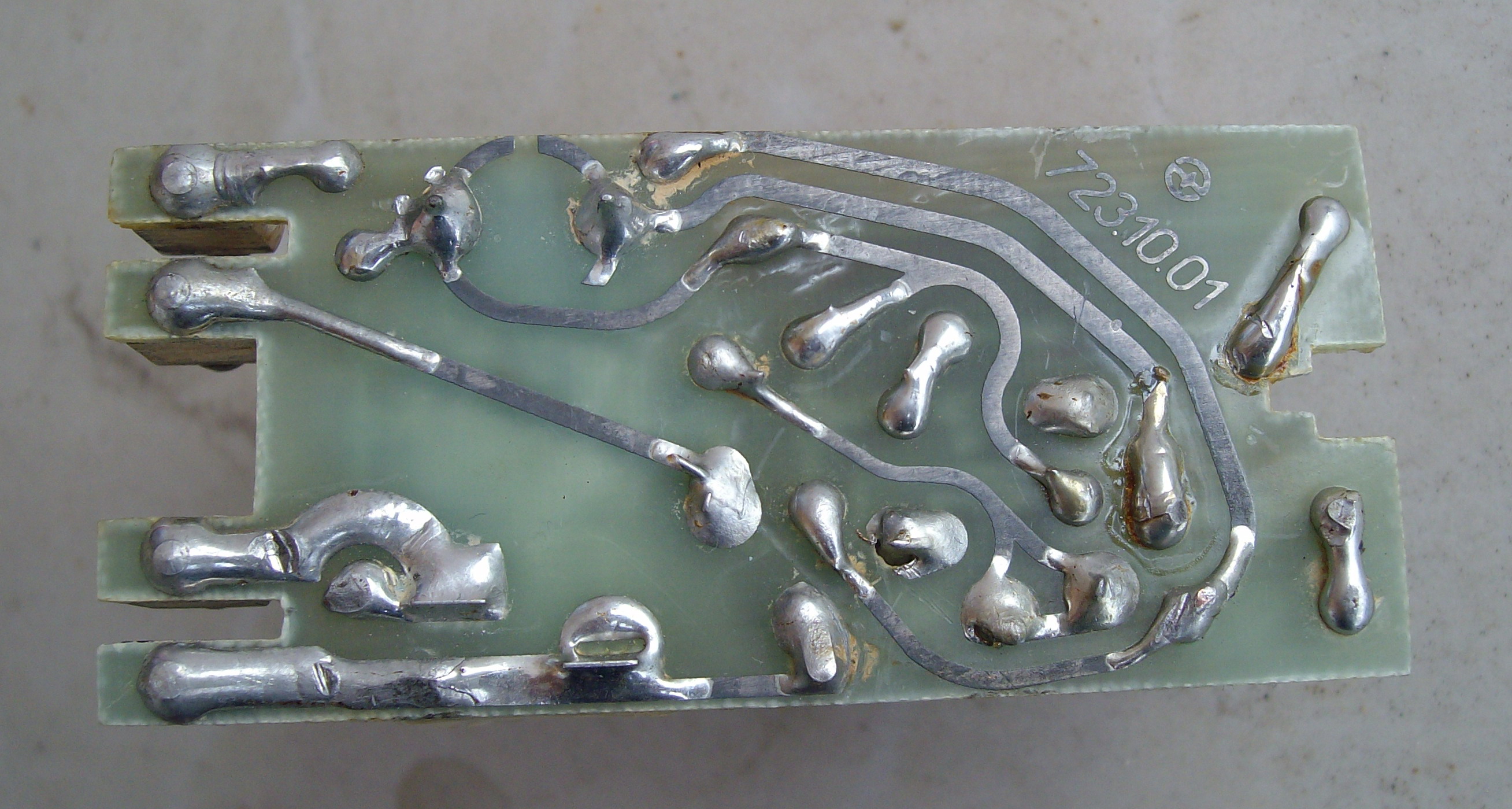

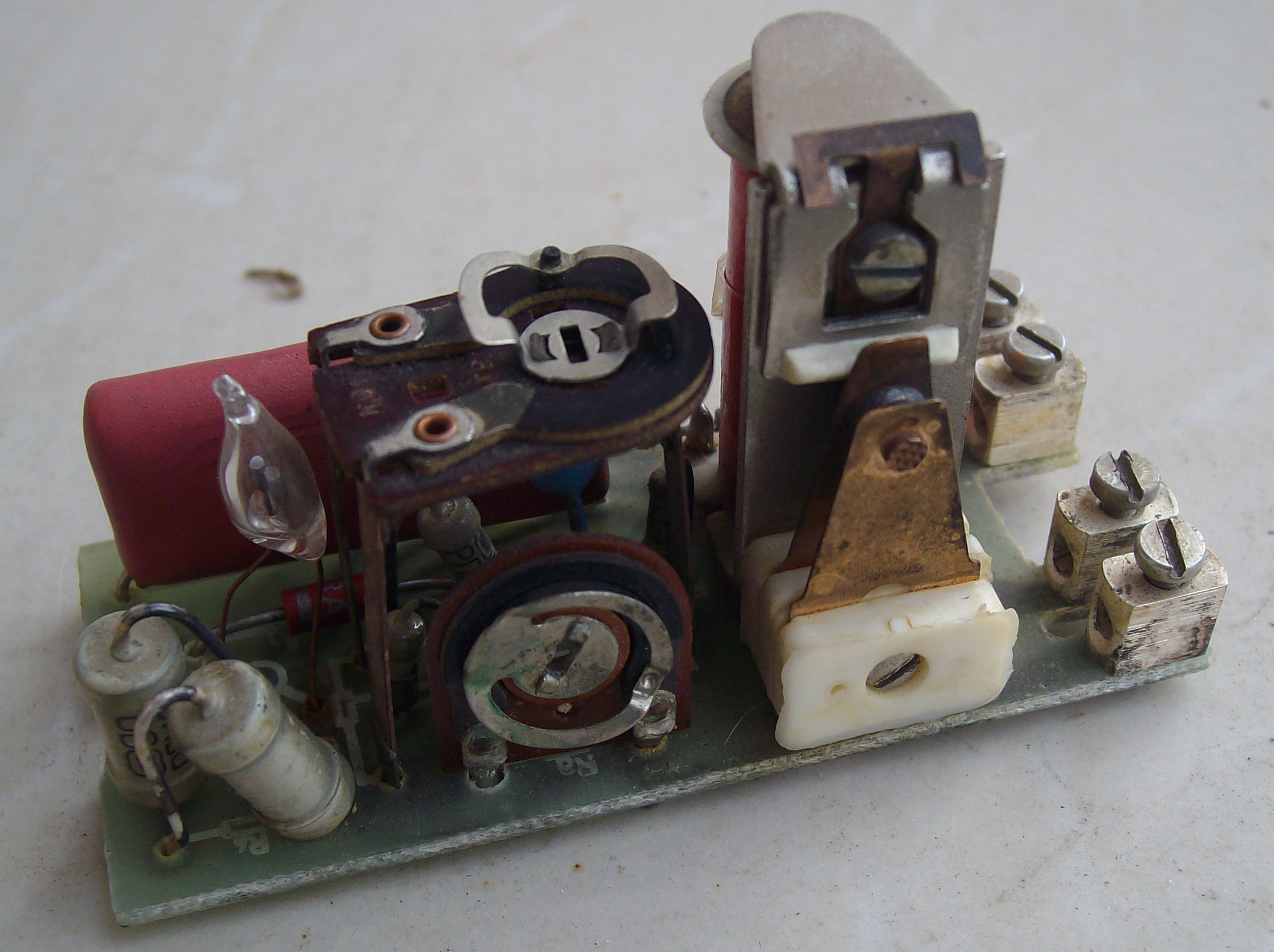

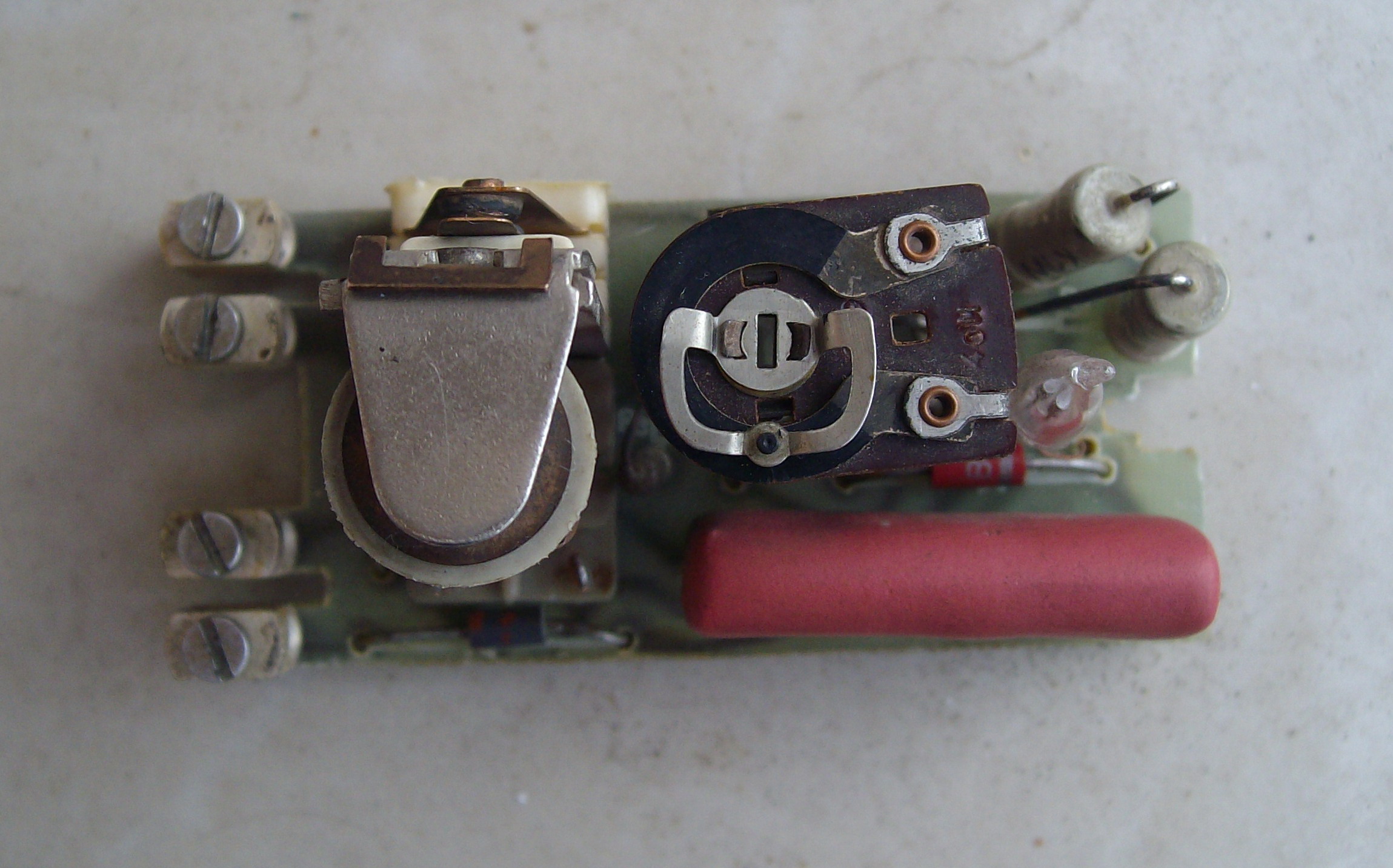

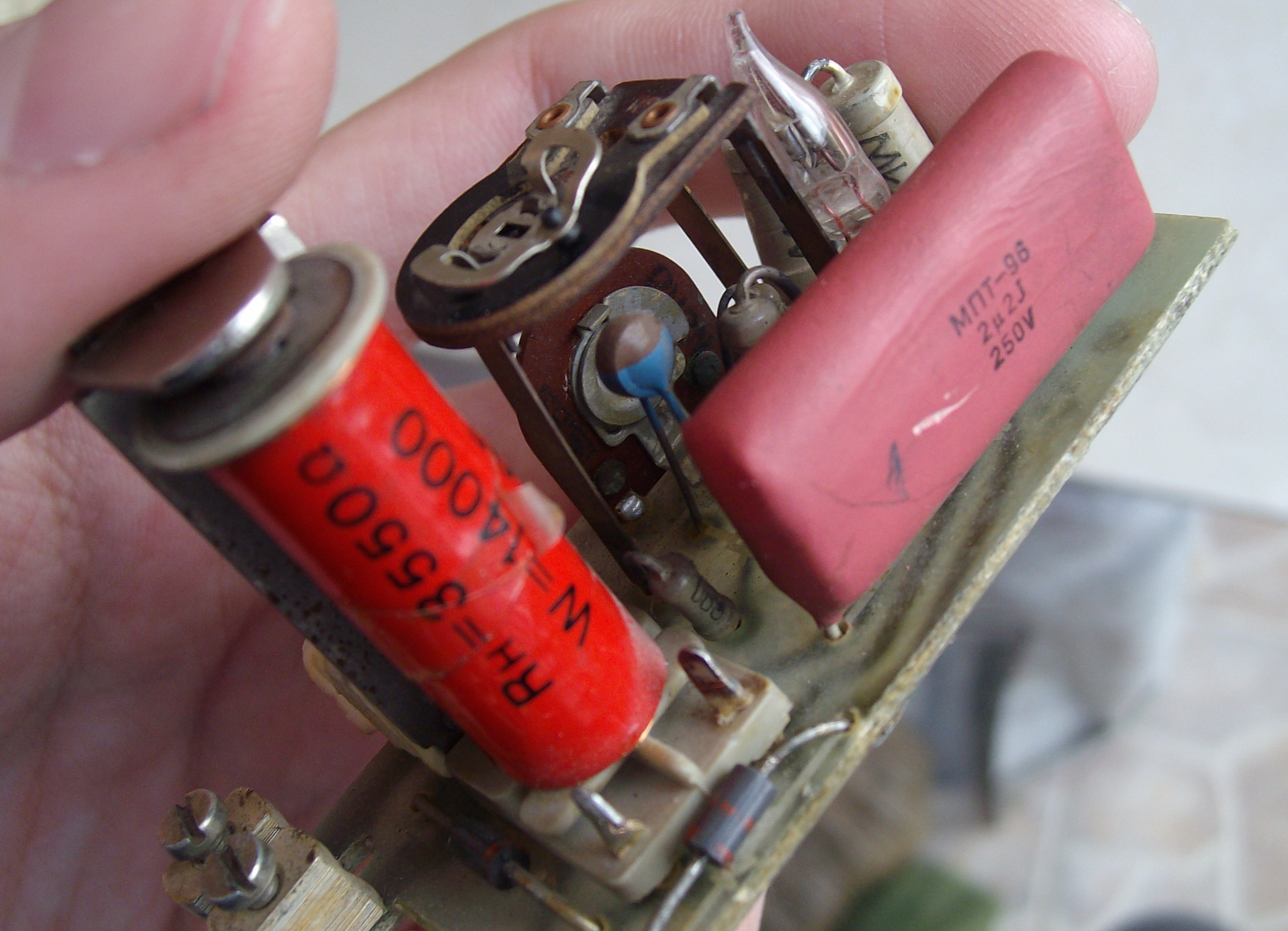

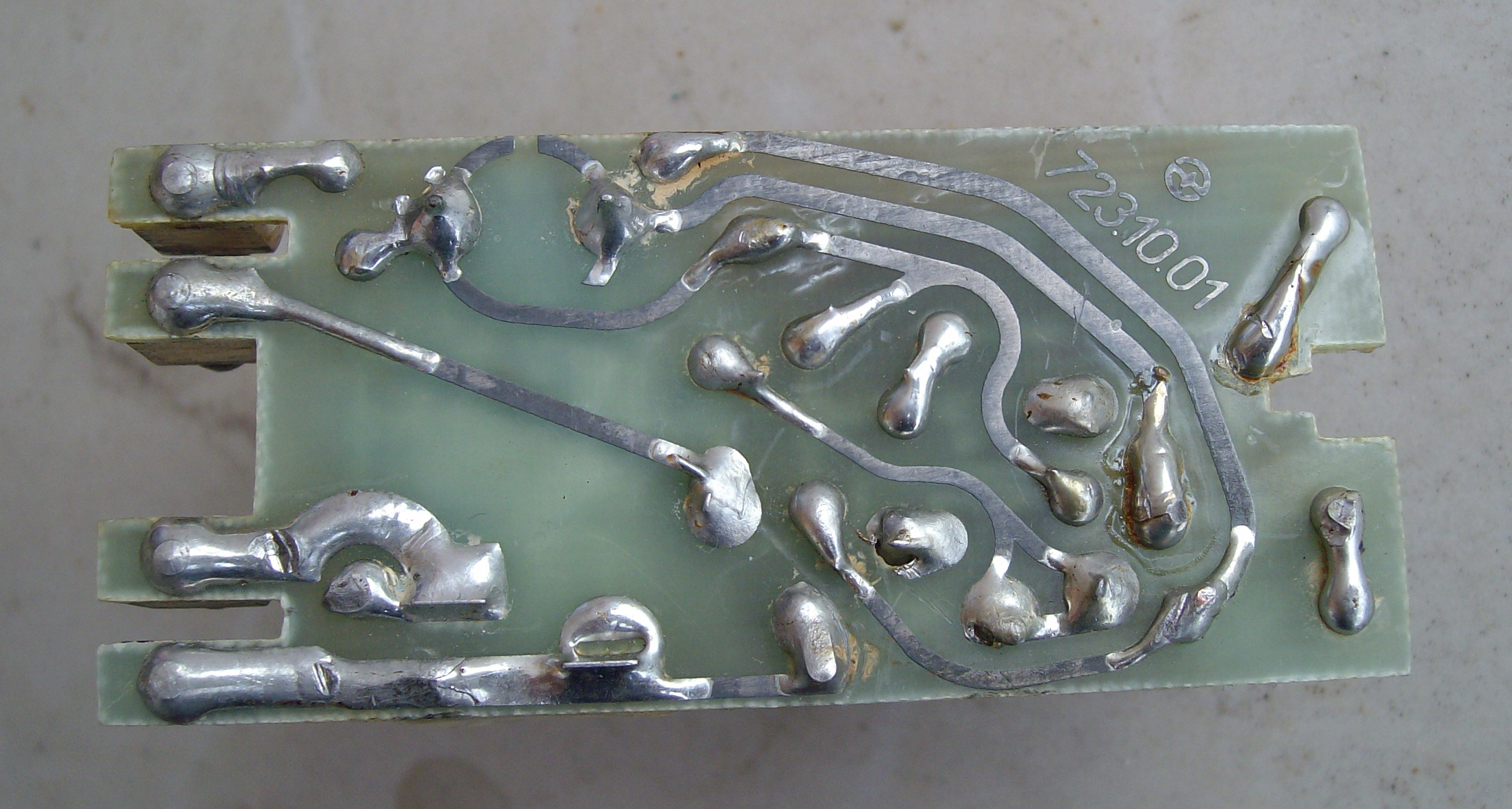

Да използвам темата си докато съм на вълна стълбищни автомати да попитам някой от поколенията преди мен да ми поясни как се свързва този стълбищен автомат от не знам си коя година.

Прикачен файл:

Прикачен файл:

Прикачен файл:

Прикачен файл:

Прикачен файл:

Нищо не знам за него. Капака му го няма и няма схемата му на свързване. Подобна е да този горния пост, но не съм сигурен къде се подава фазата, защото и на 1-ва и на 2-ва клема има свързан контакт от релето и елемент отиващ на някъде.
Дори не знам дали работи. Учудих, се че няма нито един транзистор в него?
Ако заработи бих искал да му сменя релето с някое по-съвременно. На колко волта е това едновремешно изпълнение?

[cvetanmu]

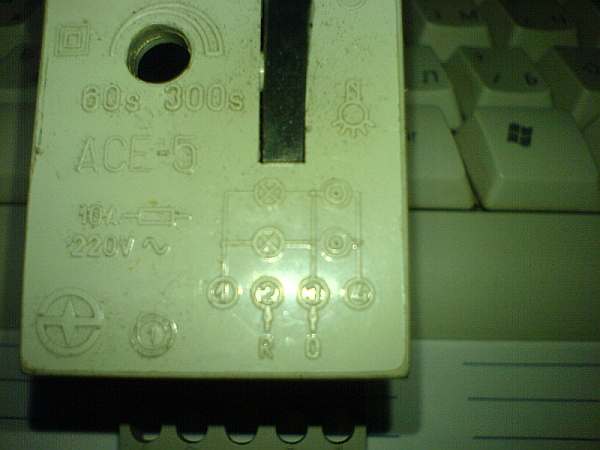

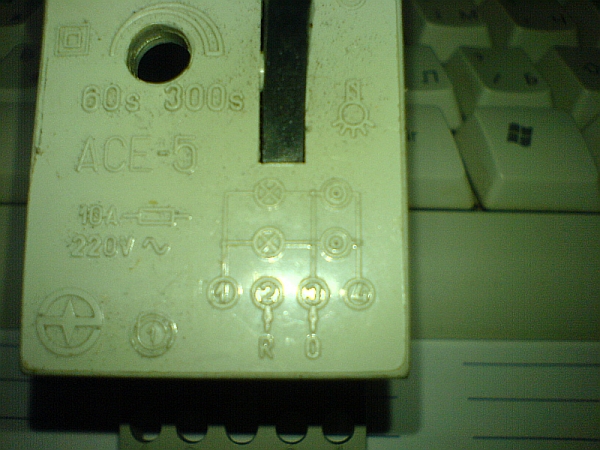

Не му сменявай релето - ето тук се вижда схемата на свързване.

[hidrazin]

Колегата cvetanmu ме е изпреварил и ти е дал схемата. Нищо не му сменяй на това реле.
Не му и рябват транзистори. Оная лампичка върши цялата работа и ако не прекъсне оня червения
калпав български кондензатор е почти вечно и не се бои от пренапрежения и токови удари толкова,
колкото новите боклуци с транзистори и че чак чипове.

[shadow__01]

Благодаря за схемата. Достатъчно беше да кажете, че е същата, но няма знаение.
Пуснах го и както се очакваше не работеше.
Когато подам сигнал за включване лампичката светва силно и веднага изгасва. Когато задържа жичката светва силно и за стотни от секундата светлината и намалява. От какво може е проблема при този модел автомати?

[hidrazin]

Ти да не си намерил кашон с бракувани АС-та?
Отговора го знаеш - червения С или по-малко вероятно бобинката на релето.

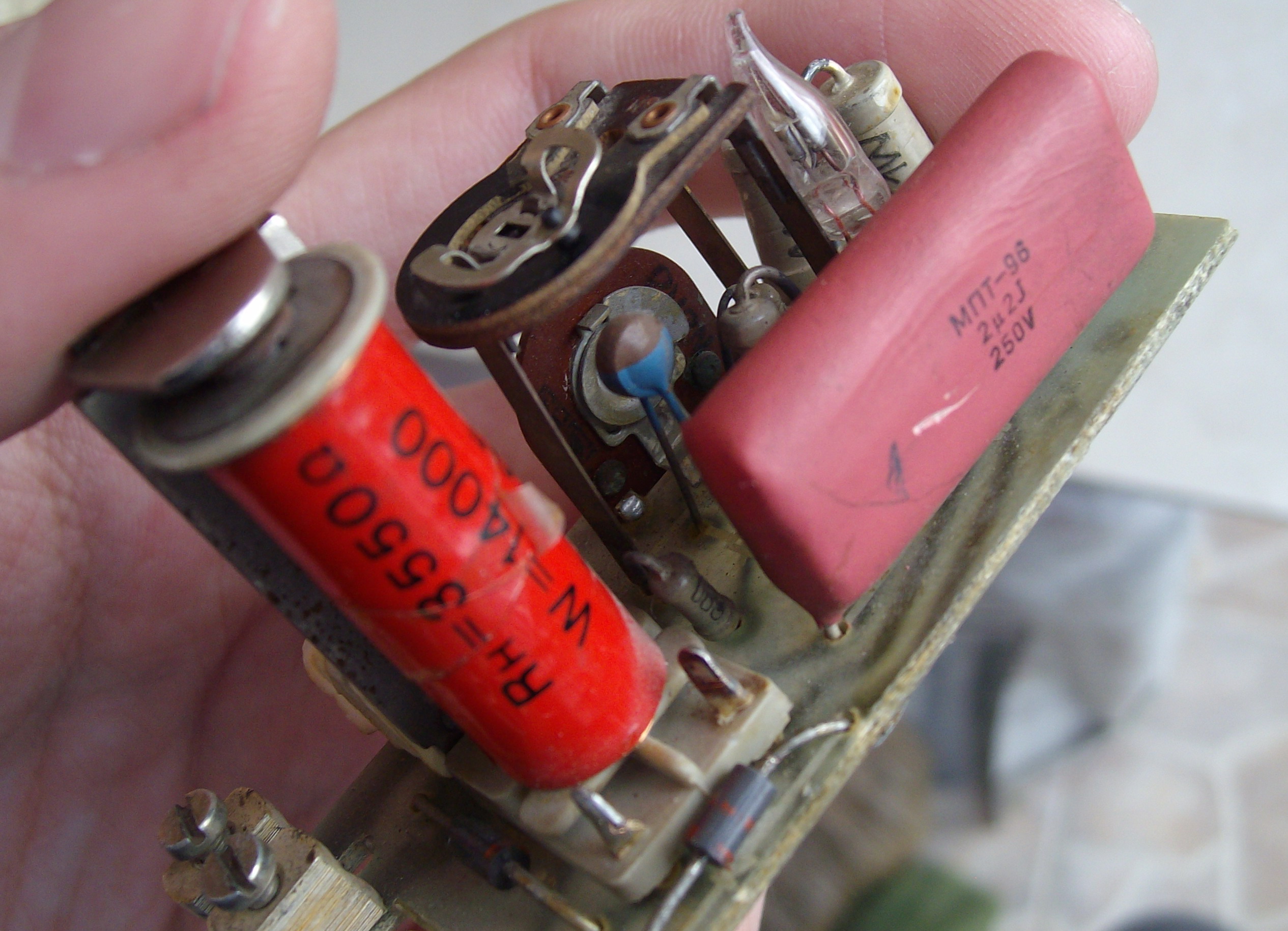

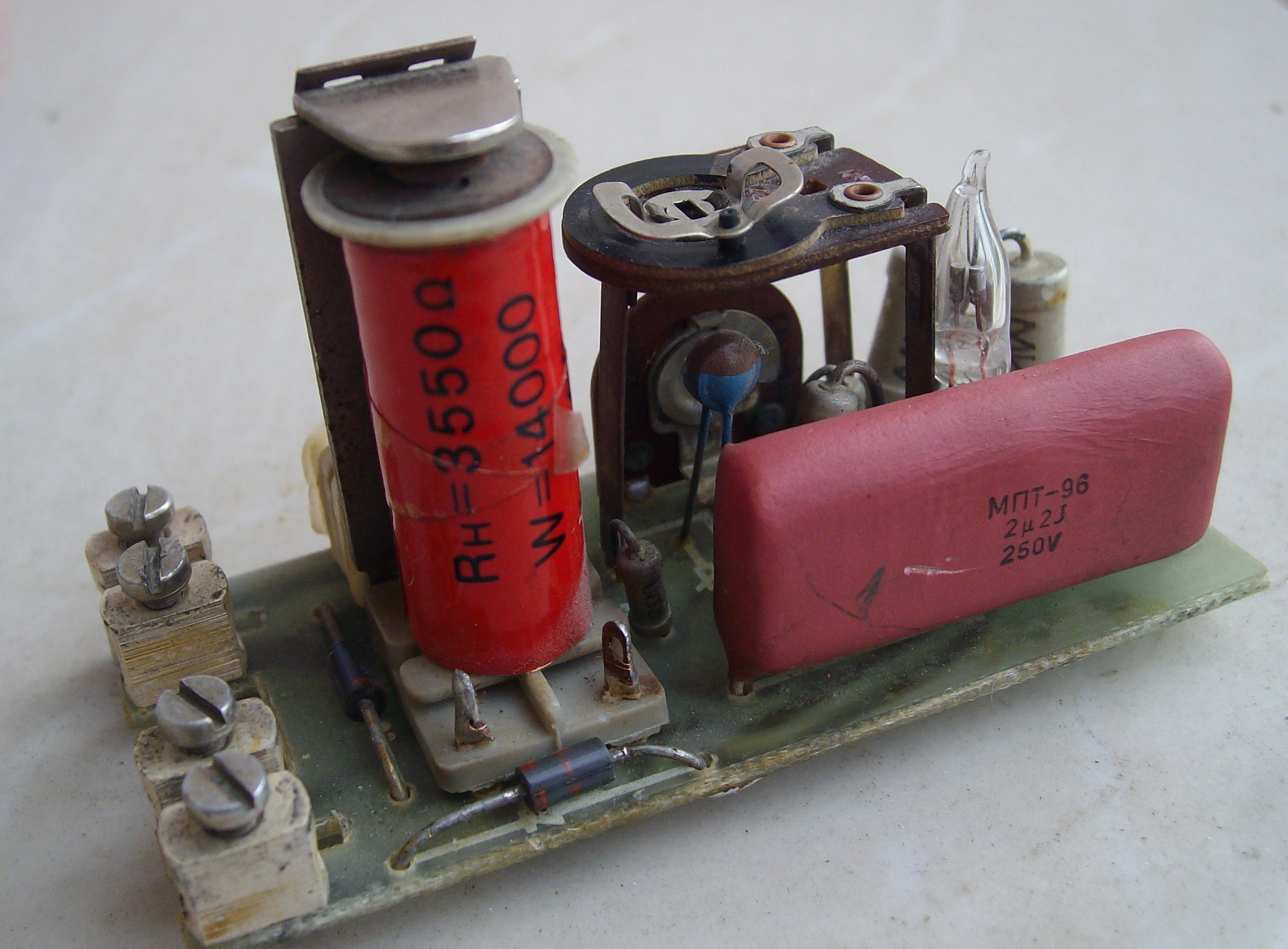

На нея пише колко ома е. Мериш.

[shadow__01]

Ще сменям кондензатор пък дано тръгне. Ама ще е чак в понеделник. Харесал съм си същия http://elimex.bg/product/2888/c2-2m-250v-mpt.html, но утре е неделя и магазина не работи.
Бобината я мерих и ми я изкара около 10 килоома някъде. Вероятно има паралелно свързани елементи.
Не, нямам кашон с AC-та. Този е последния автомат който чака за ремонт освен ако не ми попадне някой друг. Всички други които имам работят.

[hidrazin]

Щом бобината на релето ти е показала 10к е твърде вероятно да си е заминало.
Ако имаше паралелно свързани елементи щеше да ти покаже по-малко от 3550 ома.

[shadow__01]

Щом бобината на релето ти е показала 10к е твърде вероятно да си е заминало.
Ако имаше паралелно свързани елементи щеше да ти покаже по-малко от 3550 ома.

По-точно 10.77k, но все тая. Какво да го правя ако е прекъсната?
Няма да тръгна да я пренавивам, тя е 14 000 навивки все пак.
Напрежението на изводите на бобината е около 78-80V мерено на променливо при подаден сигнал за включване. Възможно е да минава през диод и да е изправено, но за всеки случай го мерих на променливо.
