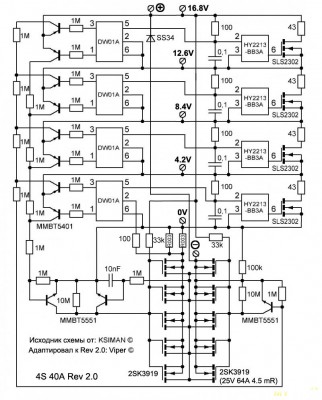

Намерих си и схемата даже
След доста ровене в нета ...

https://mysku.ru/blog/aliexpress/55176.html
3S 25A ,
4S 40A Li-ion 18650 BMS PCM Battery Protection Board BMS PCM With Balance For li-ion

Ето ако на някой му е полезна.

Прикачен файл:

[sokolov.91]

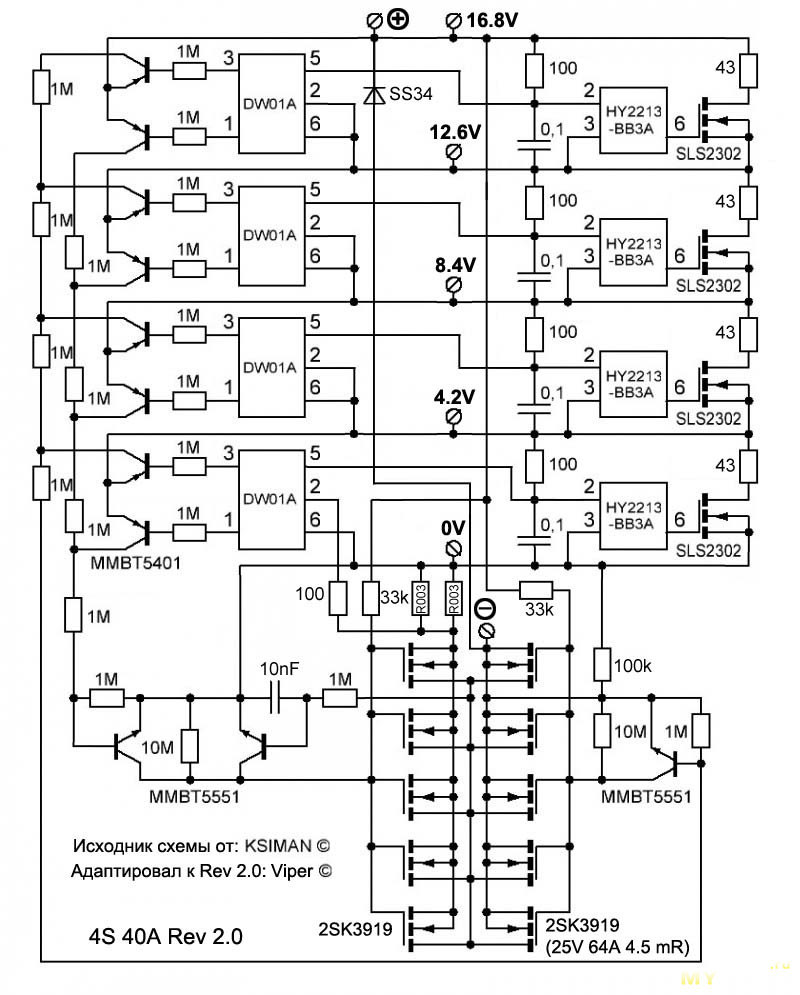

Намерих си и схемата даже
След доста ровене в нета ...

https://mysku.ru/blog/aliexpress/55176.html
3S 25A ,
4S 40A Li-ion 18650 BMS PCM Battery Protection Board BMS PCM With Balance For li-ion

Ето ако на някой му е полезна.
4S li-ion Batery.jpg

Браво! Много полезно мнение!

[lov]

Всъщност блога е много по интересен защото е обяснено как работи платката и как се изравняват напреженията. Та питащия дано го е прочел внимателно щото аз спрях да пиша след като си промени мнението за консумацията във времето. Да не се окаже че платчицата си е наред.

.....................
Ама интересно е че сега като меря утечката, се явява някаква не постоянна.
Т.е. първо е 0 после след няколко секунди се появява 150-160 мА,
стои известно време , после изчезва , и пак така....
..............

[kozl]

Да много полезна (поне за мен) схема и препратка, въпреки, че с лидълските батерии има разминаване.
Но с моите експерименти за сега ударих на камък
След като размених пакетите батериите не се зареждат.
Зарядното на 2Аh батерия (сините елементи нa снимката)

при присъединяване на батерията, окомплектована вече със зелените елементи (1500mAh) запалва и червения и зеления диод и елементите не се зареждат. Тука трябва да поясня, че този зеления пакет го прикачих незареден при напрежение 3.6V на 4 елемента и 2.7 на петия.
Другата батерия при съеденяване на зарядното индикира заряд (светва червен светодиод) и няма и секунда индикатора превключва на състояние заредена батерия (светва зелен светодиод).
Или съм ги повредил при разпояване - запояване или това се дължи на температурните сензори, защото не м размених местата, понеже не ми се разлепваха
Температурните сензори при проверка с оммер показваха признаци на термистори. При загряване съпротивлението им намалява, но имаха разлика към килоом при енаква Т
Благодаря и на emsy за постнатата информация. Доста ценна за мен при положение, че до сега не съм се забавлявал с литиево йонни батерии с изключение на една неволя преди повече от 10 г. с gsm AEG, за който не можах да намеря батерия и му хакнах елемент от Нокия, при това успешно за парвото и единствено до сета литиево йонно претворение.
Това де ми иде на ума е да пробвам да заменя термо сензора със резистор за проба дали ще тръгне заряда.
Обаче ако в лявата платка се виждат 3 големи транзистора (вероятно мосфети), то в дясната платка елементите са по-малка като бройка и големи транзистори няма

[Virtex]

18650 елементите не трябва да имат значение с какво ги сменяш - би трябвало да се следи ток/напрежение по време на заряд и тогава да се прецени кога изключва. Защитата по време трябва да е доста след това.

Термисторите си имат значение за самата платка и не вървят с елементите, освен като разположение може би. Ако ги размениш по-вероятно е да объркаш сметката на схемата ако термисторите са различни (което е малко вероятно, сигурно са 10к).

Това го казвам от проба да сменя елементите - от 2Ah ги направих 3Ah и нямаше драми, батерията си работи. Само че не съм ги запоявал, защото ще прегреят според мен, а с точкова заварка.

[lov]

1килоом разлика е огромна за термистори а и казваш че двете платки се различават. Слагай един тример и пробвай. А това че са различни самите платки и няма мощни мосфети не трябва да те притеснява. С проследяване може да се разбере какво са си спестили във функциите но в случая е без значение. Схемни решения бол и дори реномирани марки си спестяват примерно баланса. Следят примерно само средата на пакета. Каквито и да е литиеви батерии да сложиш пак трябва да работи.

[kozl]

На снимките (първа снимка 2 платки - лице; втора снимка - 2 платки гръб): В ляво е платка от батерията, която мога да ползвам на 3 уреда, а в дясно е батерия, която купих в комплект със зарядно и не става нито за винтовертите ми, нито за импакта и я нарочих за донор на елементи. Обаче коренна разлика в начина на зареждане
И доста осезаема разлика в платките.
Съпротивление на сензорите - при Т към 13 гр. в помещението (цяла нощ са темперирани) на единия отчетох 19,75 килоома, на другия 18,32 килоома.
Ето ги платките от по-предната страница:





И що ми се струва, че на дясната платка пакета с батерии е директно вързан към крайните пинове на буксата, а там на другата батерия се свързва винтоверта. Демек пакета няма защита по ток към уреда Или може би уреда не се свързва към тези пинове. С 4 пина - повече комбинации (требе да питам колекционер Чолев, мое да сведе инфо кои пинове са за уреда )

[emsy]

Да не се окаже че платчицата си е наред.

Искаш да кажеш че тези токове , които протичат през Неопределено време, са нормални?
Т.е. те се "пускат" от контролера за да се намали напрежението на батерията до колкото е зададено,
правилно ли съм разбрал?
Протичат само в най-горното съпротивление ( 43 Ом) , само то се загрява, другите две клетки са на '0'.
Как да разбера дали е изравнителен ток, колко време ще "играе" така?

Наистина Блога е доста интересен с обясненията, ама като ми е малко зле руският език,.....
Горе долу схващам за какво иде реч ;)

[lov]

---Балансировка работает постоянно и независимо от схемы защиты. Пока напряжение на любом из аккумуляторов превышает 4,20В, к нему подключается нагрузочное сопротивление 100 Ом до тех пор, пока он не разрядится до 4,20В.

Ми то има и машинен преводач и то превеждаш достатъчно добре.

""Балансирането работи непрекъснато и независимо от схемата за защита. Докато напрежението на някоя от акумулаторите надвишава 4.20V, към него се свързва товарно съпротивление от 100 ома, докато не се разреди /освободи/ до 4.20V.""

Само една пропусната и една сбъркана дума от целия превод и то пак се разбира по смисъл. Та ако след известно време процеса на разряд спре и батериите си стоят на максималното напрежение то платката си е в ред.
При утечка на някой от мосфетите батериите падат до край както при мен се получи и вече си е дефект.

[emsy]

...

Май си на път да се окажеш прав
Днес пак закачих платката, токовете на утечка са по-малки от преди - 30-40 мА и са за по-кратко време.
Явно като се "кротне" напрежението на батерията, съвсем ще спрат.
Макар че сега е 4.196 V , a на другите клетки е 4.21 , а пък няма утечки.
